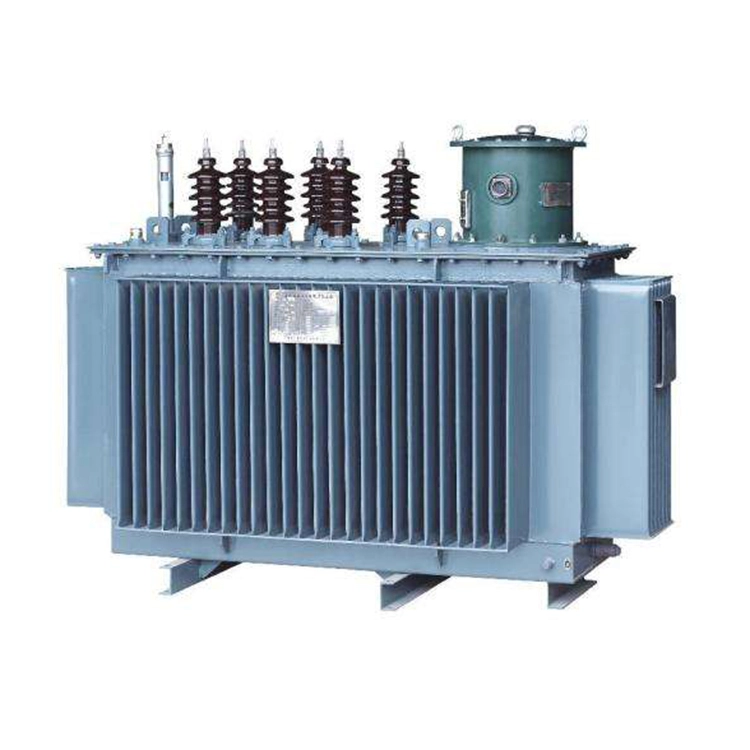

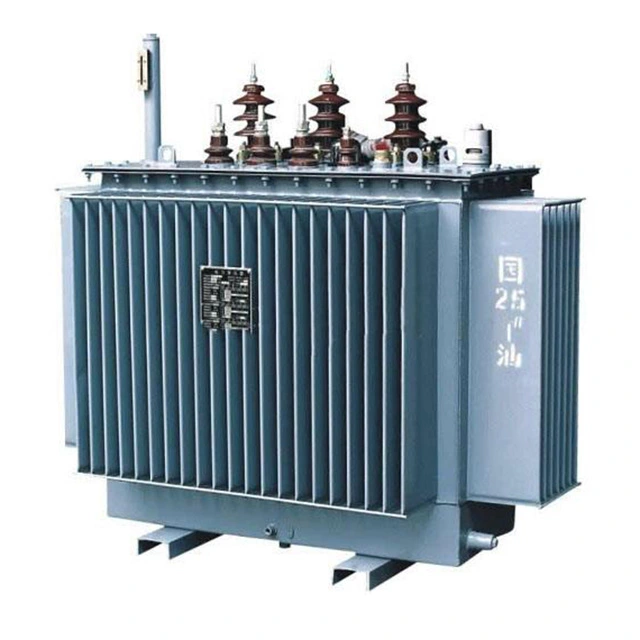

10 Kv 500 kva dirəyə quraşdırılmış paylayıcı transformator yaşayış, kommersiya və yüngül sənaye enerjisinin paylanması üçün 10 kV orta gərginliyi 400 V aşağı gərginliyə (xətdən xəttə) endirmək üçün birbaşa elektrik dirəklərində quraşdırılmış üç fazalı, yağlı, açıq tipli transformatordur. IEC 60076 və GB/T 1094 standartlarına uyğun kompakt dizayn, tam möhürlənmiş çən, aşağı itki, aşağı səs-küy və minimal texniki xidmətə malikdir.
Davamlılıq və səmərəlilik üçün tikilmiş 10kV 500kVA dirəyə quraşdırılmış paylayıcı transformator xüsusi yarımstansiyalara ehtiyacı aradan qaldıran, mülki tikinti və quraşdırma xərclərini əhəmiyyətli dərəcədə azaldan yığcam, yerə qənaət edən dizaynı qəbul edir. Tam möhürlənmiş büzməli çən strukturu yağ sızmasının və nəmin daxil olmasının qarşısını alır, normal şəraitdə baxımsız işləməyi və 20 ildən çox xidmət müddətini təmin edir.
S11 dərəcəli aşağı itkili silisium polad nüvəsi və yüksək keçiricilikli mis sarımları ilə hazırlanmış 10kV 500kVA dirəyə quraşdırılmış paylayıcı transformator aşağı yüksüz və yük itkilərinə nail ola bilər ki, bu da əməliyyat enerjisi istehlakını və uzunmüddətli kommunal xərcləri azaltmaq üçün əlverişlidir. Onun səs-küy səviyyəsi 55 dB-dən aşağı səviyyədə idarə olunur, bu da onu yaşayış məntəqələri üçün ekoloji cəhətdən təmiz edir.
| Maddə | Spesifikasiya |
| Qiymətləndirilmiş Tutum | 500 kVA |
| İlkin Gərginlik | 10 kV(±5%dövrədənkənar kran) |
| İkincil Gərginlik | 0,4 kV(400 V) |
| Faza/Tezlik | 3 fazalı, 50 Hz |
| Vektor Qrupu | Dyn11(standart)/Yyn0 |
| Soyutma Metodu | ONAN (Oil Natural Air Natural) |
| İzolyasiya Səviyyəsi | HV:Li75/Ac28;LV:Ac3 |
| Yüksüz İtki | ≤680 Vt (S11)/≤580W(S13) |
| Yük itkisi (75°℃) | ≤5,150 Vt (Dyn11) |
| Qısaqapanma Empedansı | 4%-4,5% (standart) |
10 kV-luq 500 kVA dirəyə quraşdırılmış paylayıcı transformator birbaşa beton və ya polad dirəklərə quraşdırmaq üçün nəzərdə tutulmuşdur və yerin boşluğunu qənaət edir. Onun optimallaşdırılmış yığcam konfiqurasiyası və azaldılmış çəkisi daşınmanı və yerində quraşdırmanı sadələşdirir, paylama layihələri üçün mülki mühəndislik və tikinti xərclərini əhəmiyyətli dərəcədə azaldır. Dizayn dirək montajının mexaniki gərginliyinə tab gətirmək üçün hazırlanmışdır, hətta külək və vibrasiya yükləri altında uzunmüddətli təhlükəsizliyi təmin edir.
S11 seriyalı aşağı itkili özək texnologiyası ilə təchiz olunmuş, 10 kV-luq 500 kVA dirəyə quraşdırılmış paylayıcı transformator adi modellərlə müqayisədə 10-20% daha az yüksüzlük və yük itkisi verir. Soyuq haddelenmiş taxıl yönümlü silikon polad nüvələrdən və dəqiq sarılmış mis sarımlardan istifadə etməklə, həm tam, həm də qismən yüklə əməliyyat zamanı enerji israfını minimuma endirir. Bu, əməliyyat xərclərinin azalması, karbon emissiyalarının azalması və ümumi səmərəliliyin artması ilə nəticələnir.
Tam möhürlənmiş, qaynaqlanmış çən dizaynı yağ sızmasının, nəmin daxil olmasının və toz və ya zibilin çirklənməsinin qarşısını alır. Bunlar, normal iş şəraitində ardıcıl performans və 20 ildən çox xidmət müddətini təmin edərək, müntəzəm baxım ehtiyacını aradan qaldırır. Oluklu saxlama çəni, həmçinin istiliyi səmərəli şəkildə yaya bilən və transformator yağı üçün tamamilə möhürlənmiş mühit təmin edən inteqrasiya olunmuş soyutma sistemi kimi xidmət edir.
Yüksək qısaqapanma mexaniki gücü ilə qurulmuş, 10 kV 500 kVA dirəyə quraşdırılmış paylayıcı transformator deformasiya və nasazlıq olmadan nasaz cərəyanlara tab gətirmək üçün nəzərdə tutulmuşdur. Onun 55 dB-dən aşağı idarə olunan aşağı səs-küylü dizaynı yaşayış və şəhər ərazilərində ətraf mühitə minimal təsirləri təmin edir. Mükəmməl istilik dayanıqlığı və geniş işləmə temperaturu diapazonu (-25°C-dən +40°C-dək) onu yüksək rütubət, güclü yağış və ekstremal temperatur dalğalanmaları daxil olmaqla müxtəlif açıq hava şəraiti üçün uyğun edir.
1.Şəhər və kənd paylayıcı şəbəkələri.
2.Yaşayış sahələri, ticarət məhəllələri, kiçik zavodlar.
3. Bərpa olunan enerji sistemləri.
